STRX-JXS-2022は、SMPTE 2022に準拠した非圧縮およびJPEG-XS伸長の映像処理機能を備えた4ポートの映像受信ユニットです。 SMPTE2022規格は、IPネットワークで映像信号を伝送するためのカプセル化/非カプセル化の標準的な方法を規定したものです。このユニットとSTTXJXS-2022ユニットを組み合わせて使用することで、インタラクティブなリモートプロダクションなどのアプリケーションにおいて、非常に低い処理遅延で、貢献度の高い映像品質を実現し、かつ、伝送帯域幅を大幅に削減することで伝送コストを削減し、ネットワーク上でより多くのチャンネルを送信することができます。

STRX-JXS-2022は、3G/HD/SD-SDI/DVB-ASIのマルチフォーマット非圧縮信号を4本同時に出力することができます。

また、誤り訂正(Forward Error Correction)やロスレス/無瞬断のパスプロテクションスイッチングにより、極めて堅牢な信号伝送を実現しています。

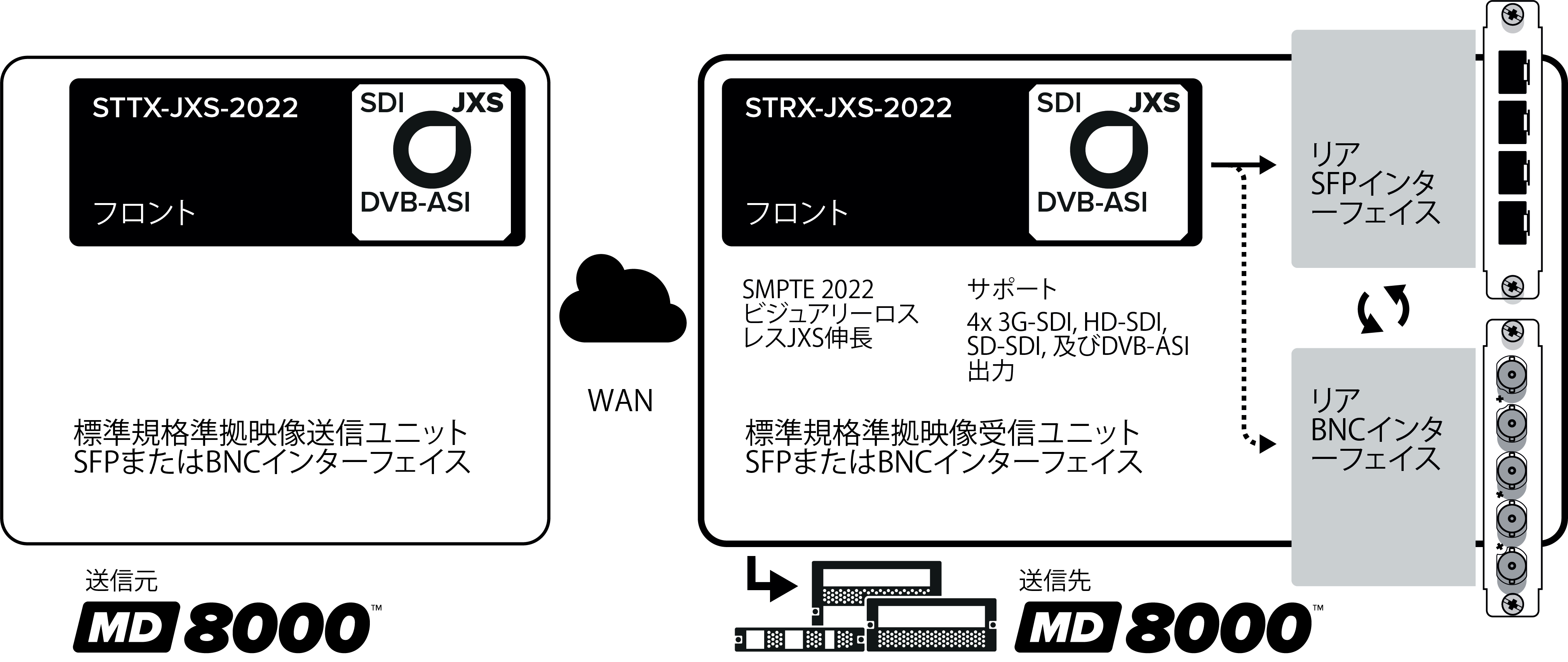

2021_ML_12_STRX-JXS-2022–Module_BA_Inset_JP
2021_ML_12_STRX-JXS-2022_FunctionalBlockDiagram_BA_Inset

STRX-JXS-2022 4ポート 3G/HD/SD-SDI & DVB-ASI JPEG-XS伸長映像受信 ユニット ユニバーサルビデオRXモジュール 非圧縮

  • (1枚のユニットで)最大4本の映像受信をサポート
  • 3G/HD/SD-SDIおよびDVB-ASIインタフェース
  • 光(SFP)または電気(BNC)の映像インタフェース
  • 非圧縮伝送およびJPEG-XS圧縮伝送
  • ETSI TR 101-290準拠のパフォーマンスモニタ
  • 最大16チャンネルの非圧縮音声データ、アンシラリデータ、HDR/WCGデータの伝送
  • SMPTE 2022-1/2 および 5/6準拠のパケットフォーマット
  • SMPTE 2022-7準拠の無瞬断切替
  • SMPTE 2022対応製品との相互接続性を保証
  • JPEG-XS圧縮による伝送帯域の抑制
  • 超低遅延のJPEG-XS圧縮伝送

STRX-JXS-2022 4ポート 3G/HD/SD-SDI & DVB-ASI JPEG-XS伸長映像受信 ユニット ユニバーサルビデオRXモジュール非圧縮 技術概要

  • MD8000シリーズおよびMD8000-100Gに対応
  • 3G-SDIおよびHD-SDIのJPEG-XS(ISO/IEC 21122)圧縮伝送および非圧縮伝送
  • 4:2:2 10-bit 映像処理

STRX-JXS-2022 4ポート 3G/HD/SD-SDI & DVB-ASI JPEG-XS伸長映像受信 ユニット ユニバーサルビデオRXモジュール非圧縮 アプリケーション

  • キャリアクラスのメディアネットワーク
  • 映像素材伝送
  • 放送局内・局間ネットワーク
  • コンテンツ配信
